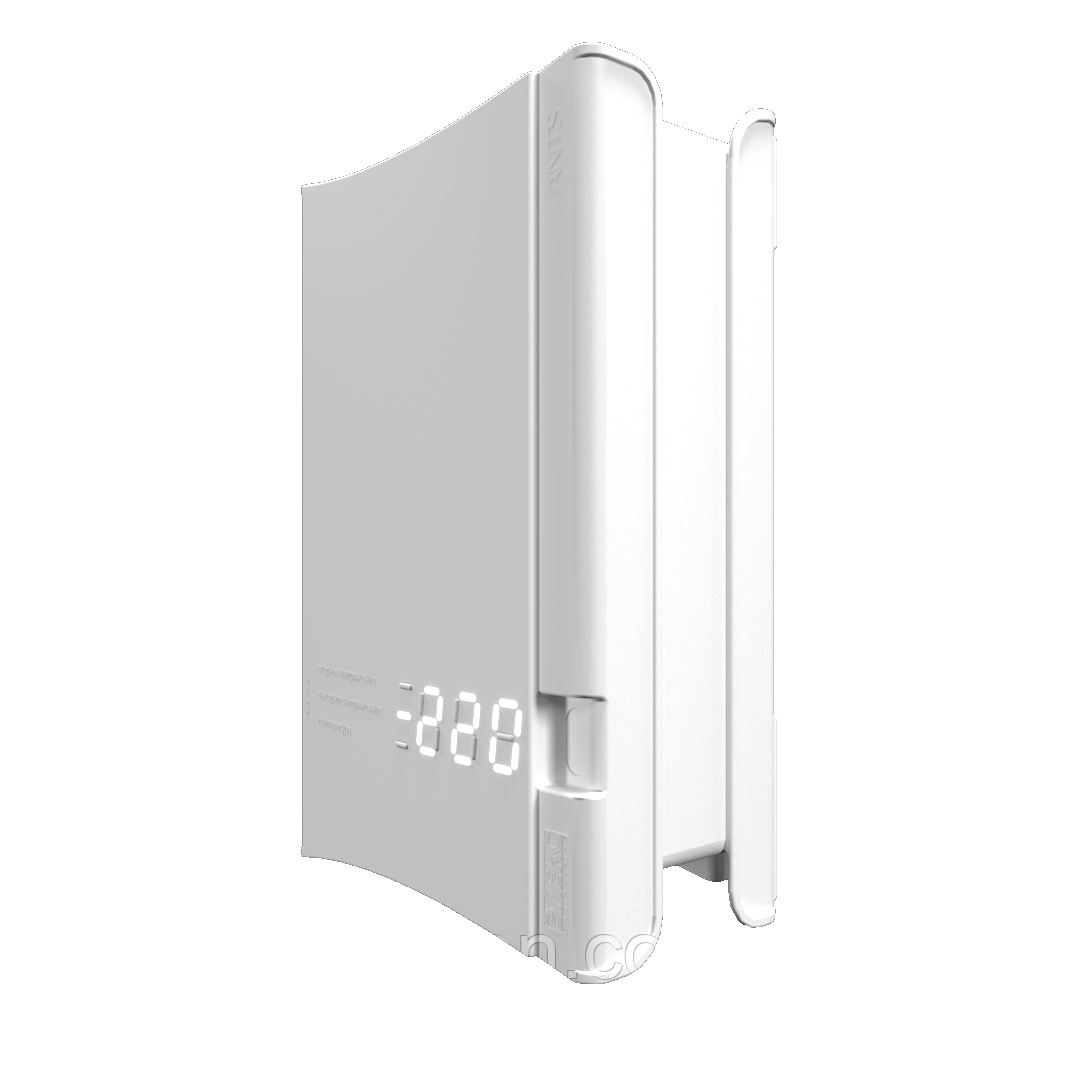

Інверторний стабілізатор напруги КілоГерц У 1-5

Інверторний стабілізатор напруги КілоГерц У 1-5

Функціонально Елекс КілоГерц У 1-5 являє собою стабілізатор напруги інверторного типу, подвійного перетворення, що складається із силового каскаду, що базується на сучасному IGBT модулі останнього покоління.

Особливості

Стабілізатори серії КілоГерц У 1-5 характеризується такими ключовими особливостями:

• найвища точність стабілізації вихідної напруги (±0,5%)
• застосований новітній процесор фірми STmicroelectronics серії STM32G4 з інтегрованими аналоговими елементами
• силовий каскад виготовлений на базі інтелектуального силового IGBT-модуля з інтегрованими драйверами та системою захистів
• безтрансформаторна схема силової частини
• стабілізатор подвійного перетворення формує форму напруги практично незалежно від форми напруги вхідної мережі
• низьке власне споживання електроенергії на холостому ходу, застосування високоефективного квазуансу імпульсного блока живлення
• у версії У 1-5 — плавне інтелектуальне керування вентиляторами примусового охолодження дає змогу домогтися мінімальних енерговитрат на охолодження, збільшити термін експлуатації вентиляторів і знизити акустичний шум
• підстроювання порога вимкнення за мінімальною вхідною напругою 50-135 В
• можливість настроювання величини заданої вихідної напруги в межах 200-230 В
• високоточне RMS-вимірювання вхідної напруги
• можливість роботи від бензо/дизель-генераторних установок
• система захисту силового каскаду від перегрівання
• наявність вихідного дроселя для заглушення високочастотних перешкод
• наявність вихідної варистори для захисту від імпульсних перенапруг у аварійних режимах
• автоматичне вимкнення навантаження споживача у разі появи на вході стабілізатора небезпечної зниженої або підвищеної напруги й автоматичного повернення в робочий стан після нормалізації напруги через заданий користувачем час



Робочий струм,	5
Номінальна потужність, кВА/кВт	1
Кількість ступенів стабілізації	Без щаблів
Тип ключа	Інтелектуальний IGBT-модуль
ККД стабілізатора не менш ніж%	97
Споживана активна потужність на холостому процесі не більш ніж Вт	15
Номінальна вихідна напруга, В	220
Мінімальна робоча вхідна напруга, В	50
Максимальна вхідна робоча напруга, В	310
Точність стабілізації, %	0,5
Час реакції на зміну вхідної напруги, мс	0,05
Частота мережі живлення, Гц	35-75
Пороги вимкнення, В	50-310
Затримка на увімкнення, з	5-500
Регулювання нижнього порогу вимкнення, В	50-135
Регулювання вихідної напруги, В	200-230
Тип індикації	LED-індикація
Охолодження	Вентилятор із плавним регулюванням швидкості
Ступінь захисту корпусу	IP20
Габаритні розміри, мм, не більш ніж	214х140х85
Маса, кг, не більш ніж	3
Гарантія, років	1

]]>
